Termék bemutatása
A téglalap alakú szigetelt alumínium sodrott kábel több nagy-tisztaságú alumíniumhuzalból készült vezetőkábel, amelyet téglalap alakú keresztmetszetre-csavarnak, és szigetelőréteggel borítanak. Alkalmas 1100 kV és az alatti nagyfeszültségű elektromos berendezésekhez, például reaktorokhoz, transzformátor tekercsekhez és gyűjtősín csatlakozásokhoz.
Termékek paraméterei
|
Termék neve |
Hőmérséklet index |
Gyártási tartomány |
Tulajdonságok és alkalmazás |
|
|
Rézszálú kábel |
B/F |
10mm²-1250mm² Egyvezetékes átmérő: nagyobb vagy egyenlő, mint φ0,5 mm Csíkok: nagyobb vagy egyenlő, mint 7 |
Ez a termék jó feszültségállósággal, nedvességállósággal és öregedésállósággal rendelkezik, és alkalmas 1100 kV-os és az alatti reaktorok tekercselésére. | |
|
Alumínium sodrott kábel |
Téglalap alakú szigetelt alumínium sodrott kábel |
B/F |
10mm²-1250mm² Egyvezetékes átmérő: nagyobb vagy egyenlő, mint φ0,5 mm Csíkok: nagyobb vagy egyenlő, mint 7 |
|
Anyag
99,7% vagy nagyobb tisztaságú alumínium rúd.
Csatlakozási módszer
Mindegyik monofil átmérője nagyobb vagy egyenlő, mint 0,5 mm, és nagyobb vagy egyenlő 7 szálra vannak csavarva. A fektetési emelkedést szigorúan ellenőrzik, hogy biztosítsák a vezetékek tömítettségét és elektromos egyenletességét.
Alak
A teljes keresztmetszet-téglalap alakú, lekerekített sarkokkal, ami megkönnyíti a szoros tekercset és csökkenti az elektromos tér feszültségkoncentrációját.
Szigetelő anyag
A külső réteg magas -hőmérsékletnek-álló poliészter fóliával, poliimid fóliával vagy térhálósított polietilénnel (XLPE) van bevonva, amely kiváló nyomásállóságot, nedvességállóságot és öregedésállóságot kínál, hőmérsékleti indexe akár 200 fok is lehet.
Testreszabás
Vezető szerkezet
A vezetőszálak száma, az egy-szál átmérője és a teljes keresztmetszeti terület- személyre szabható.
Forma és méret
A téglalap szélessége, vastagsága és sarok sugara testreszabható.
Szín és jelölés
A szigetelés színe, a nyomtatás és a{0}}hamisítás elleni jelölések kérésre személyre szabhatók.

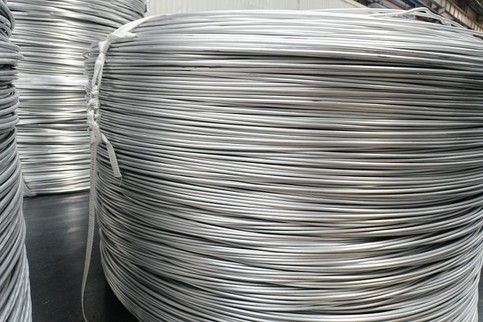

Alumínium csupasz drót eljárás

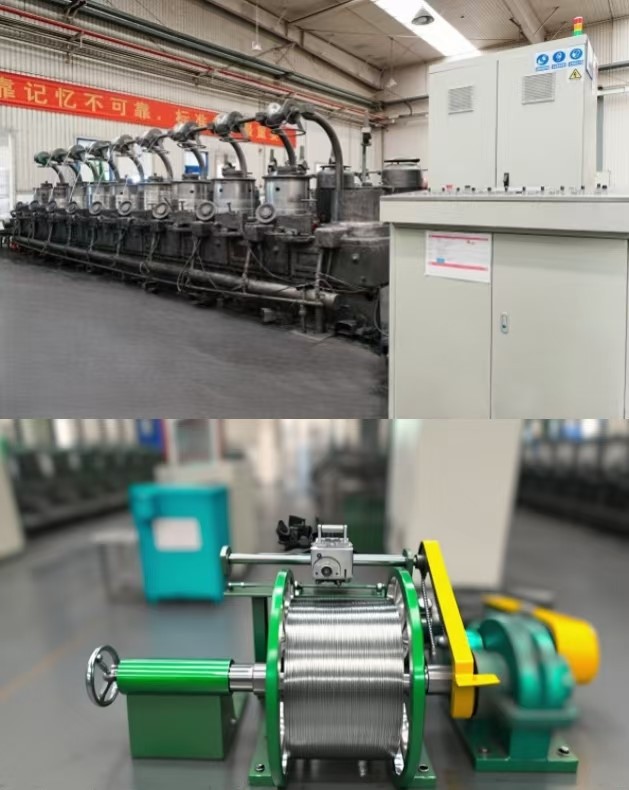

Huzalrajz:A nagy-tisztaságú alumíniumrudakat több volfrám-karbid szerszámon keresztül húzzák át, fokozatosan kiterjesztve a vezetőt 0,5 mm-nél (φ) vagy annál nagyobb átmérőre, növelve a vezető szakítószilárdságát.
Stranding:A vezető több rétegben van megcsavarva a szálak tervezett számának megfelelően (7-nél nagyobb vagy egyenlő), szabályozva a fektetési emelkedést és irányt az egyenletes belső feszültség és a stabil vezetőképesség biztosítása érdekében.
Extrudálás:A sodrott vezetőket speciális szerszámok segítségével téglalap alakú{0}} keresztmetszetűvé préselik.

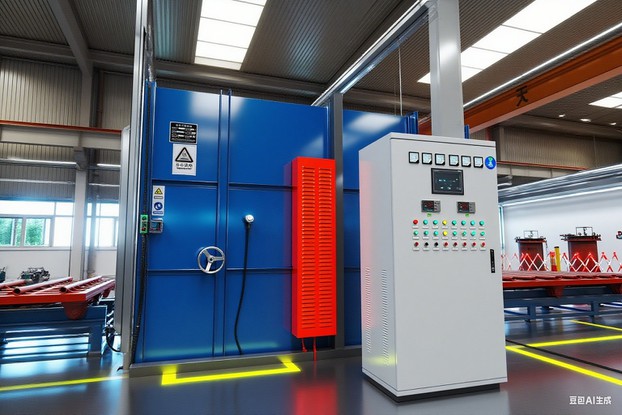

Lágyítás:A 360-400 fokos újrakristályosítási izzítás kiküszöböli a feldolgozási feszültségeket, és növeli a rugalmasságot és a stabilitást.
Szigetelő bevonat:Poliészter fóliát, poliimid fóliát vagy XLPE-t használnak több-rétegű burkolásra vagy extrudálásra, hogy sűrű, feszültségálló{1}}szigetelőréteget képezzenek.
Tesztelés és ellenőrzés:A vezetékek ellenállását, mérettűrését, szigetelési feszültségállóságát, felületi integritását és egyéb szempontokat egyedileg tesztelik a szabványoknak való megfelelés érdekében.
Csomagolási referencia
A huzal hengeres fa vagy műanyag orsókra van csomagolva, nedvességálló fóliával-fedve, és IPPC-szabványos fadobozokba vagy euro-raklapokba van rögzítve, amelyek alkalmasak hosszú távú tárolásra és exportra.
Szállítási lehetőségek
Óceáni, légi és szárazföldi szállítást kínálunk, és globális szállítási tapasztalattal rendelkezünk, Ázsiára, Európára, Észak-Amerikára és a Közel-Keletre kiterjedő exporttal.
